JOBSHEET VOIP

				SMK RADEN PATAH MOJOSARI Jl. Hasanuddin no. 44 Telp./Fax (0321) 593832 Email: smkradenpatah@yahoo.co.id  / Website: www.smk-radenpatah.	JOBSHET TEKNIK KOMPUTER JARINGAN
Mapel
Instruktur
Kelompok  :					Tanggal : 05 November 2018
Mulai          : 07 . 30					Selesai   :
NAMA					SEPTANTI DWI CAHAYANI
HARDWARE/SOFTWARE YANG DIGUNAKAN
1	1 Server				11	TRIXBOX.ISO
2	2 Router				12	ZOIPER.APK
3	3 Access Point				13	Virtualbox.exe
4	Kabel				14
5	Client PC				15
6	RJ 45				16
7	HP Android				17
8	Tang Crimping				18
9	LAN Tester				19
10	3CX.exe				20
LANGKAH-LANGKAH PRAKTIKUM DAN TOPOLOGI YANG DIGUNAKAN

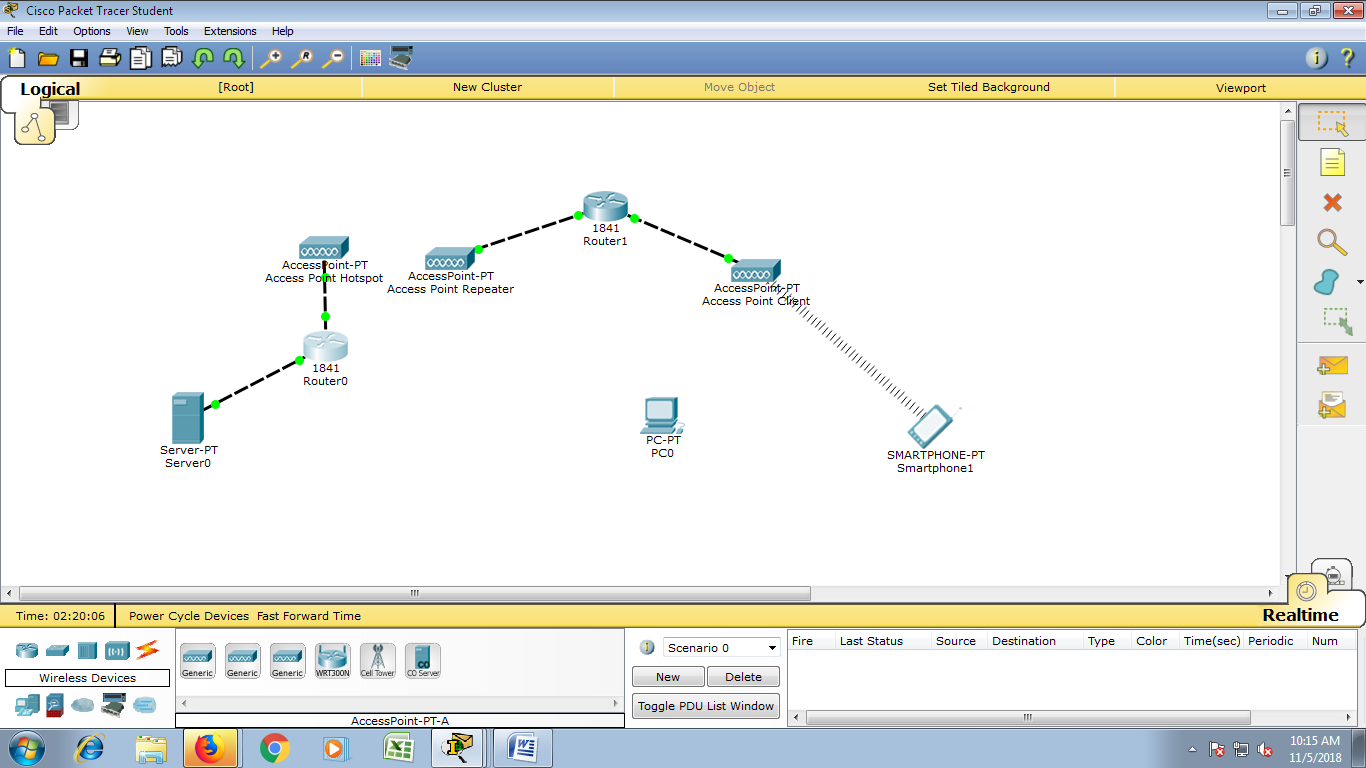

1.	Buat desain topologi terlebih dahulu, seperti Klik link untuk selengkapnya
2.	Buat kabel LAN straight dan cross over, seperti  Klik link ini untuk langkah-langkahnya
3.	Pertama setting mikrotik/router,lalu buka New Terminal, buat 4 interface: interface publik,interface local, interface hotspot, dan interface Wlaln. Klik link untuk selengkapnya
4.	Isi interface dengan Ip yang sudah ditentukan.
5.	Tancapkan kabel dari router yang sesuai/teratur dengan nama interface local ke pc server,dan tes "ping",pastikan sudah terakses internet.
6.	Jika sudah bisa dibuat browsing, tancapkan kabel dari router yang nama interface nya hotspot dan pastikan sudah terhubung.
7.	Kemudian setting access point pertama sebagai hotspot dan pastikan bisa akses internet. klik link  untuk langkah-langkahnya
8.	Jika sudah bisa buat browsing maka setting acces point kedua yang bertugas sebagai repeater. Pastikan bisa akses internet, klik link untuk langkah-langkahnya
9.	Kemudian setting router kedua dengan 2 interface, setting Ip router seperti cara setting router yang pertama. lalu setting access point ketiga sebagai client dan pastikan bisa akses internet.
10.	Buka Virtualbox,kemudian install trixbox,setting ip addressnya. Klik link untuk selengkapnya
11.	Masukkan Ip address yang kamu buat di trixbox ke google.
12.	Kemudian buat nomer di Voip
13.	Setelah itu install 3CX di PC dan Apk Zoiper di Smartphone kamu.
14.	kemudian sambungkan pc dan smartphone ke dalam satu jaringan (acces point terakhir yg dibuat).
15.	Masukkan nomer yang telah di buat di voip ke 3cx dan zoiper apk
16.	Kemudian coba telpon , kalau tersambung ,berarti kamu sudah BERHASIL.
Hasil /Kesimpulan
